川土微电子CA-IS2062A 超小型化、内置DC-DC转换器的2.5kVRMS隔离式CAN收发器新品宣布！
01产品概述
CA-IS2062A 是一款隔离式控制器局域网（CAN）收发器，， ，， 内部集成 DC-DC 转换器，， ，，省去了外部隔离电源，， ，，有用节约系统空间和简化设计 。。。。。该器件提供较高的电气隔离品级并具有优异的性能，， ，，可以知足工业应用的需求 。。。。。器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO2） 绝缘栅隔离，， ，，能够遭受高达 2.5kVRMS（1 分钟）的隔离电压以及±150kV/μs 的典范共模瞬态抗扰度 。。。。。绝缘栅阻断了逻辑侧与总线侧的地环路，， ，，有助于降低端口间地电势差较高的噪声，， ，，确保数据的准确传输 。。。。。
CA-IS2062A 逻辑侧的 DC-DC 转换器电源 VDDP 接纳+5V 单电源供电，， ，，逻辑电源 VDDL 支持 2.5V 到 5.5V 供电规模，， ，，VDDL 和 VDDP 脱离可以使用差别电压供电，， ，，利便和低压控制电路的信号交互 。。。。。若 VDDL 使用 5V 电源供电，， ，，可以直接和 VDDP 共用一个外部电源 。。。。。器件的总线侧 VISOOUT由内部 DC-DC 转换器爆发 5V 输出电压，， ，，为总线侧 CAN 收发器电源 VISOIN 供电，， ，，应用中需要把 VISOOUT 和 VISOIN直接短接 。。。。。
CA-IS2062A 的 CAN 收发器支持高达 5Mbps 的传输速率 （CAN FD），， ，，并在总线端口（CANH/CANL）提供限流保 护、热关断保�；；；；ひ约案叽铩�42V 的故障电压保�；；；；ぃ�， ，，驱动器显性超时保�；；；；ぴ蚩勺柚褂捎诳刂破鞴Щ� TXD 输入故 障而导致的总线闭锁 。。。。。别的，， ，，该器件的 CAN 吸收器输 入具有±30V 的共模输入规模（CMR），， ，，远远凌驾 ISO 11898-2 规范界说的 –2V 至 +7V 的规模，， ，，支持可靠的数据通讯 。。。。。
02产品特征
? 切合 ISO 11898-2:2016 物理层标准 ? 支持高达 1Mbps 经典 CAN 和 5Mbps 的 CAN FD （无邪数据速率） ? 集成 DC-DC 转换器，， ，，为总线侧提供 5V 隔离供电 ? 集成保�；；；；すπеС挚煽康氖萃ㄑ� - 总线故障保�；；；；さ缪构婺＃骸�42V - 总线共模输入电压规模：±30V - 驱动器显性超时保�；；；；ぷ柚棺芟弑账�， ，，允许最低 传输速率为 4.4kbps - 热关断保�；；；；ず妥芟叨丝谙蘖鞅；；；；；� - 未上电时总线引脚为高阻态，， ，，理想无源特征 - VDDP 和 VDDL 电源欠压保�；；；；� ? 逻辑侧电源 VDDL 支持 2.5V 到 5.5V 供电规模 ? 扩展工业事情温度规模：–40°C 至 125°C ? 高共模瞬态抗扰度：±150kV/μs（典范值） ? 低环路延时：165ns（典范值），， ，，255ns（最大值） ? LGA16 超紧凑型封装 ? 额定事情电压下隔离栅寿命>40 年 ? 提供 2.5kVRMS（1 分钟）的隔离耐压品级
现在，， ，，川土微电子超小型化三合一系列产品已量产：CA-IS2092A 低EMI带隔离电源的隔离RS-485/RS-422、CA-IS2631HA 带隔离电源的超小型数字隔离器 。。。。。该系列产品具有以下焦点优势：
1）高集成度，， ，，三合一集成；；；；；

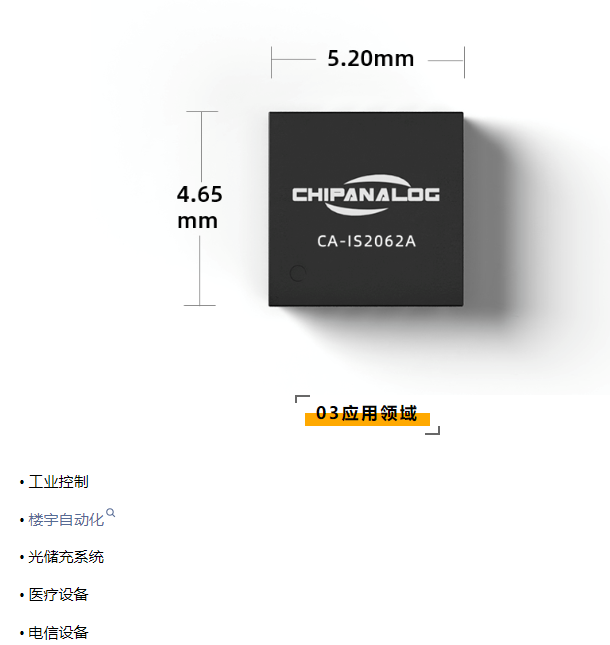

2）超小型化封装，， ，，形状4.65mmx5.20mm，， ，，超� 。。。。。�， ，，厚度仅1mm；；；；；
3）高转换效率；；；；；
4）高性价比，， ，，本钱与分立计划相当，， ，，彻底倾覆现有重大的分立计划 。。。。。
