为了准确获得温度、湿度、压力、位置等真实天下数据，，我们需要用传感器去丈量，，并且以电压和电流的形式输出电信号；；；；；若要进一步剖析和使用这些实时信号，，要用到被誉为模拟电路皇冠上明珠的模数转换器（ADC）。。。。
在工业 4.0 加速落地的今天，，越来越多工业自动化应用场景（PLC 的模拟量输入� ？？？？？椋┬枰谛藕帕粗邪才� SAR ADC，，实现高性能和高可靠信号调理。。。。这些 SAR ADC 需要提供较高的采样速率和区分率，，顺应多种输入信号规模要求，，且需要在工业现场重大的情形中以及全温度规模内包管性能的稳固和一致性。。。。为了知足这些应用场景需求，，圣邦微电子推出了 SGM51652H 系列 ADC 产品。。。。
优异的性能
SG Micro Corp
SGM51652H4 和 SGM51652H8 划分是 4 通道和 8 通道 SAR ADC，，具有 16 位区分率，，最高 500kSPS 采样速率（单通道）。。。。这些器件由单个单极 5V 供电，，支持双极 ±10.24V、±5.12V 和 ±2.56V 输入，，以及 0V 至 10.24V 和 0V 至 5.12V 的单极输入规模（输入规模可由软件设置）。。。。ADC 的输入阻抗不受采样频率和输入规模设置影响。。。。别的，，该 SAR ADC 还在输入端提供 ±20V 过电压�；；；；；�，，具有片上高精度和低漂移 10ppm 电压参考源，，以及与古板 SPI 协议兼容的数字接口，，这些功效决议了 SGM51652H4/H8 可普遍适用于 PLC 模拟信号收罗等工业自动化应用。。。。
在性能参数上，，SGM51652H4/H8 也是可圈可点。。。。好比其具有 -0.6/+0.9LSB 的 DNL（微分非线性）、±1.3LSB 的 INL（积分非线性）、-99dB 的 THD（总谐波失真），，和 89.5dB 的 SNR（信噪比）。。。。在直流和交流主要性能指标上，，SGM51652H4/H8 也抵达了国际上高水准。。。。

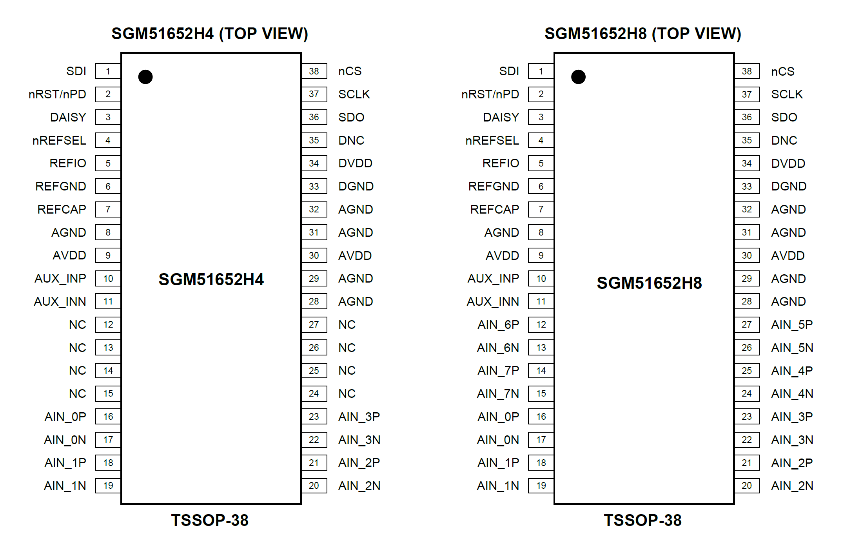

图 1 SGM51652H4 和 SGM51652H8 的 TSSOP-38 引脚设置
奇异的架构
SG Micro Corp
想要真正“读懂”SGM51652H4/H8，，相识其在现实应用设计中可以提供的价值，，仅看上面列示的这些性能参数是不敷的，，还需要从架构上举行深入地剖析。。。。

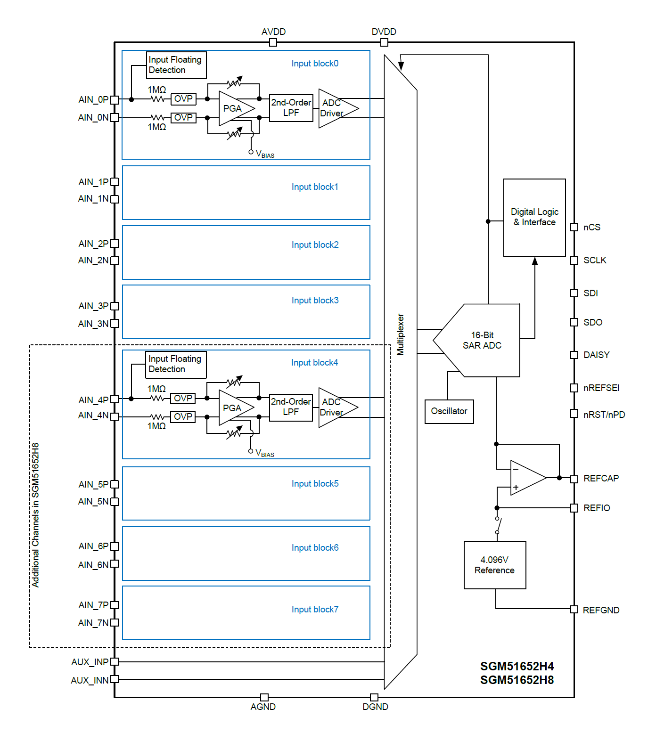

图 2 SGM51652H4/H8 系统方框图
SGM51652H4 和 SGM51652H8 每个模拟输入通道均设置了一个过电压�；；；；；ん槲坏缏贰⒁桓隹杀喑淘鲆娣糯笃鳎≒GA）和二阶低通滤波器，，该滤波器在将输入信号馈送到 4 或 8 通道模拟多路复用器（MUX）之前对输入信号举行了滤波。。。。
片上集成 PGA 是 SGM51652H4/H8 架构上的一个突出亮点。。。。要知道，，在工业历程控制系统中，，需要可设置的无邪输入量程规模，，当 SAR ADC 需要支持差别的模拟输入电压时，，经常需要外接一个 PGA，，这无疑会增添系统的重大性和本钱。。。。而 SGM51652H4/H8 在每个单独的模拟输入通道上均提供了专门的 PGA，，使每个通道都具有可设置的无邪输入规模。。。。

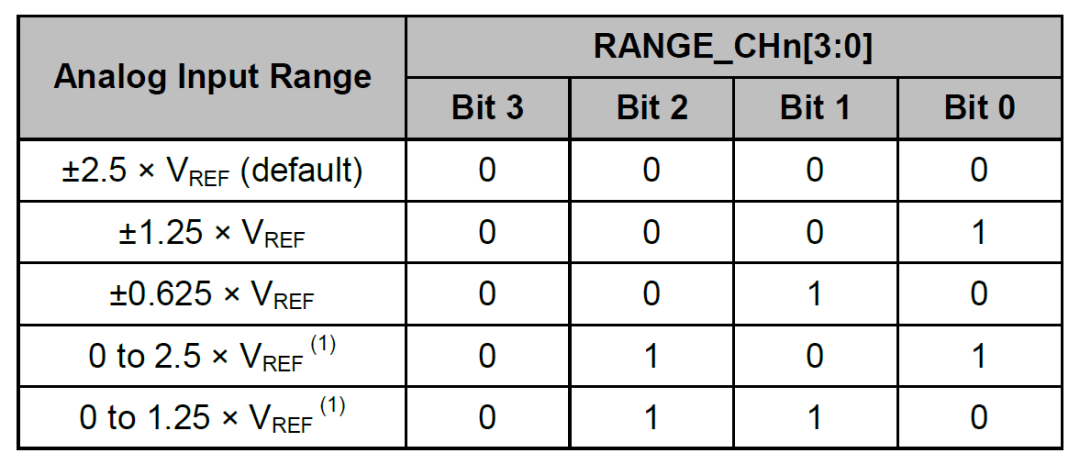

表 1 SGM51652H4/H8 片上 PGA 使用了一个匹配度极高的电阻器网络举行增益设置，，此为输入规模选择位（RANGE_CHn[3:0]）详细信息
SGM51652H4/H8 在架构上另一个很有匠心的设计，，就是通过对模拟收罗前端系统供电的简化，，使得 SAR ADC 前端只需单 5V 供电即可实现 ±10V，，±5V 双极性信号的输入，，因此芯片在使用历程中不再需要外部高压双极电源和重大的驱动电路，，既节约了本钱又缩小了系统的尺寸。。。。
若是进一步探讨，，我们还会发明 SGM51652H4/H8 通过设计优化带来的其他优势：
输入过压�；；；；；�：SGM51652H4/H8 的每个输入通道上均有一个过电压�；；；；；ぃ∣VP）电路，，资助系统设计职员�；；；；；� ADC 输入免受过电压事务的影响。。。。
多路复用器：SGM51652H4 和 SGM51652H8 划分具有集成的 4 通道和 8 通道模拟多路复用器，，所有通道的最大总吞吐量为 500kSPS。。。。
支持菊花链拓扑：SGM51652H4/H8 可以在没有任何特殊硬件或软件设置的情形下进入菊花链模式，，这在很洪流平上可提高数据收罗系统的信号收罗和处置惩罚能力，，并提升应用设计的无邪性。。。。
可以说，，正是由于上述一系列优化设计，，知足了工业市场 PLC 和 DCS 系统模拟量收罗单位及其它历程控制系统的模拟量收罗单位的客户需求。。。。
系统化优势
SG Micro Corp
工业市场应用对产品的一致性、稳固性和可靠性有特殊高的要求。。。。圣邦微电子通过二十多年的积累，，逐步探索出了一整套从研发设计仿真、实验室测试、批量生产验证测试到客户现场应用参考设计及支持、售后失效剖析等产品全生命流程的支持和效劳系统，，可为客户提供全方位效劳和支持。。。。
一、稳固可靠的量产测试。。。。ADC 是高精度数�；；；；；煜骷�，，要实现指标的高精度，，必需在生产测试中实现高精度的信号收罗。。。。只管一颗 SAR ADC 在研发历程中，，其要害的性能都已经在实验室测试中复现，，但能否在批量生产中坚持这样的一致性，，确保交付给客户的每一颗芯片都能抵达同样的性能，，仍是一个极大的挑战。。。。为此，，圣邦微电子专门购置了先进的测试装备，，设置在封测厂的生产线上，，同时投入大宗的时间和人力举行二次开发，，实现了测试装备系统的高精度丈量和高速收罗。。。。最终，，圣邦微电子乐成攻克了一致性这一难题，，确� ？？？？？突玫绞值拿恳豢� SGM51652H4/H8 都具有可靠的品质和稳固的性能。。。。
二、提供完整的系统解决计划。。。。工业现场应用场景的多样化，，对信号收罗系统的要求也是多样的。。。。圣邦微电子组建了强盛的 AE 和 FAE 团队，，深入到工业自动化客户应用的一线，，跟客户一起设计、验证，，实现州差别测试丈量信号系统的解决计划。。。。
三、第一时间的线上和线下手艺支持效劳。。。。SAR ADC 在完成应用开发之后，，在现实的使用历程中难免会泛起偶发性的失效等问题，，这时是否能够为客户提供失效剖析、准确定位问题，，十分磨练芯片厂商的一连手艺支持能力。。。。在这方面，，圣邦微电子也已经做足了准备，，手艺专家可以随时提供效劳。。。。
竞逐 SAR ADC 赛道
SG Micro Corp
在工业应用市场，，继 SGM51652H4/H8 系列产品之后，，圣邦将一连推出更多的系列产品，，笼罩工业仪表、实验室测试、医疗装备等更多细分市�。。。�；；；；；同时，，依附我们在模拟芯片上普遍的品类笼罩，，为客户提供完整的系统级解决计划。。。。
